悬挂链式曝气器的系统结构及装置流程

    悬挂链曝气器由供气软管、浮管、悬浮胶管和橡胶膜曝气装置组成.橡胶膜曝气装置是悬链曝气系统的核心.气管漂浮在水面上,浮布供应软管通过阀门,并将浮子布连接到供气主气管、气管上,引入压缩空气浮动布,通过悬挂软管向空气胶管中引入膜通气装置.

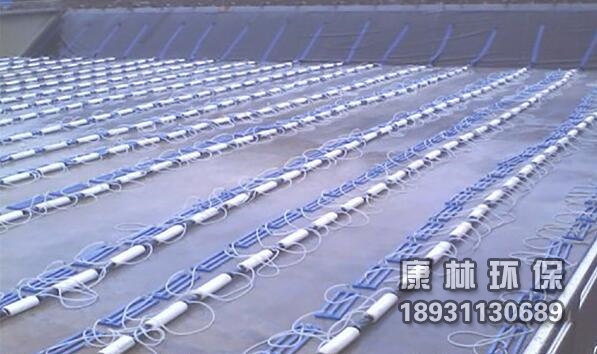

    曝气过程是以小气泡的形式释放橡胶膜管中的微孔.浮动布管装有若干胶管曝气装置,形成曝气链.曝气链跨越曝气池的两侧,曝气池可按需要安装多个链条.



    悬挂链曝气系统的安装:浮布管的两侧用不锈钢钢丝绳固定在曝气池的两侧,供气软管两端安装在供气管和浮动布管上,并与管箍相连接.悬挂软管的两端安装在浮动布管和橡胶膜管曝气器的接头处,并将管带锁定.



    随着曝气池的增加,逐渐收紧固定在漂浮在钢丝绳末端的气管上,直到水位升至设计水位时,将固定在两端的不锈钢钢丝绳、挂链曝气系统安装.
